适用于冶金、电力、水泥行业煤粉制备的立式煤磨(中速磨煤机)；
适用于工业废气脱硫和废渣综合利用的超细型立式磨；
适用于非金属矿粉磨的立式矿磨；
适用于水泥生产的立式生料磨；
磨辊的装置是采用一对调心滚子轴承，设计时对轴承作等寿命计算，轴承密封腔延伸到机壳外，不与含尘气体接触，所以只用简单的填料密封就能磨辊轴承不进灰。
润滑系统是传动系统运行的重要保障，它负责减速机和磨辊的润滑，润滑系统采用独立的油站，并有油压、油温的自动保护系统，使全套装置工作安全可靠。
立磨传动装置由主电机、联轴器、减速机组成。减速机采用新型螺旋伞齿轮加行星齿轮传动结构，强耐磨性地巴氏合金推力瓦可承载更大的压力载荷,提高运行寿命。
采用液压控制系统施加并控制作用力，随物料易磨性的变化而自动调整压力，使磨机时常保持最佳状态，既减少无用功的消耗，又延长了辊套、衬板的寿命。
LM立式磨根据粉磨不同的物料、不同细度要求，选用以上两种结构形式的选粉机。同时分离器（选粉机）均采用变频调速，因此产品粒度分布均匀、产品细度容易调节。
立磨系统配置先进的电控系统，可实现PLC控制、集中控制和DCS系统控制，满足不同客户需要。
设备工作噪音小，粉磨产品通过先进的气箱脉冲除尘器过滤后，粉尘排放浓度完全低于国家环保规定。（出口粉尘含量(30mg/Nm)
整套立式辊磨机系统
回转锁风喂料机
封闭式定量给料机
全自动包装机
气体输送设备
燃气热风炉
电控系统
立磨技术参数中心| 型号 | LM-1300 | LM-1500 | LM-1700 | LM-1900 | LM-2200 | LM-2400 | LM-2800 | LM-3400 | LM-3700 | |
| 处理能力（t/h） | 10-30 | 13-40 | 18-57 | 23-72 | 36-114 | 41-128 | 50-160 | 70-240 | 90-290 | |
| 成品细度 | μm | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 |
| 目 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | |
| 成品水分 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
| 最大入料尺寸(mm) | <38 | <40 | <42 | <45 | <50 | <55 | <58 | <62 | <65 | |
| 最佳入磨物料水分 | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | |
| 需烘干入磨物料水分 | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | |
| 入磨风温(℃) | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | |
| 出磨风温(℃) | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | |
| 主电机功率(KW) | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 | |
1、以上数据是加工莫氏硬度小于７级的脆性物料的参考值勤。
2、当要求成品水分小于入磨原料的水份时才通入热风。
| 规格型号 | LM-1300M | LM-1500M | LM-1700M | LM-1900M | LM-2200M | LM-2400M |
| 处理能力(t/h) | 13-18 | 17-22 | 21-31 | 30-40 | 40-50 | 50-70 |
| 原煤水分 | < 15% | |||||
| 煤粉细度(200目) | 80%通过 | |||||
| 煤粉水分 | < 1% | |||||
| 入磨风温(℃) | < 350 | |||||
| 出磨风温(℃) | 75-95 | |||||
| 原煤哈氏可磨指数(HGI) | > 55 | |||||
| 主电机功率(KW) | 185 | 250 | 315 | 400 | 500 | 630 |
技术数据如有变动，恕不另行通知。
| 规格型号 | LM-1300M | LM-1500M | LM-1700M | LM-1900M | LM-2200M | LM-2400M |
| 处理能力(t/h) | 10-15 | 16-22 | 20-28 | 26-35 | 35-45 | 40-50 |
| 原煤水分 | < 15% | |||||
| 煤粉细度(R0.08) | ≤ 12% | |||||
| 煤粉水分 | ≤ 1% | |||||
| 入磨风温(℃) | < 350 | |||||
| 出磨风温(℃) | 75-95 | 75-95 | 75-95 | 75-95 | 75-95 | 75-95 |
| 原煤哈氏可磨指数(HGI) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| 主电机功率(KW) | 185 | 250 | 315 | 400 | 500 | 560 |
注:可用于粉磨无烟煤,煤粉细度(R0.08)≤3%,产量相应下降。
| 规格型号 | LM-1300 | LM-1500 | LM-1700 | LM-1900 | LM-2200 | LM-2400 | LM-2800 | LM-3400 | LM-3700 |
| 处理能力(t/h) | 15-25 | 26-39 | 40-50 | 51-80 | 81-110 | 95-130 | 120-160 | 190-240 | 240-290 |
| 原料水分 | <10% | <10% | <10% | <10% | <10% | <10% | <10% | <10% | <10% |
| 生料细度(R0.08) | <12% | <12% | <12% | <12% | <14% | <14% | <14% | <15% | <15% |
| 生料水分 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% |
| 主电机功率(KW) | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 |
注:原料易磨性(Band)指数≤13kwh/t
| 规格型号 | LM-1300 | LM-1500 | LM-1700 | LM-1900 | LM-2200 | LM-2400 | LM-2800 | LM-3400 | LM-3700 |
| 处理能力(t/h) | 7-11 | 9-13 | 11-15 | 14-20 | 22-26 | 27-35 | 48-55 | 65-89 | 90-100 |
| 矿渣水分 | < 12% | ||||||||
| 产品比表面积 | ≥ 420m2/kg | ||||||||
| 产品水分 | ≤ 1% | ||||||||
| 主电机功率(KW) | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 |
粉煤灰加工生产线现场情况

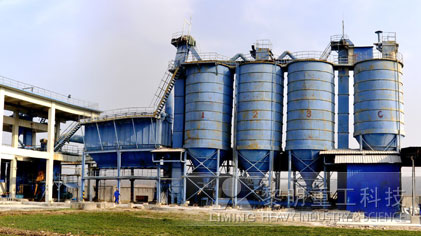

水渣加工生产线现场情况

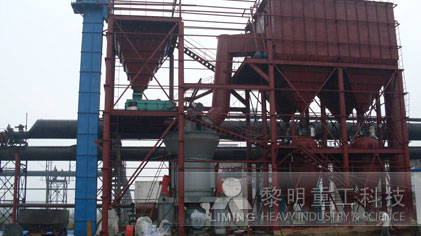

重钙加工生产线现场情况

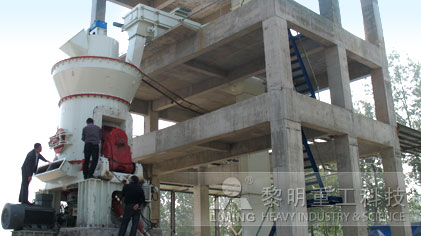

石英石加工生产线现场情况
