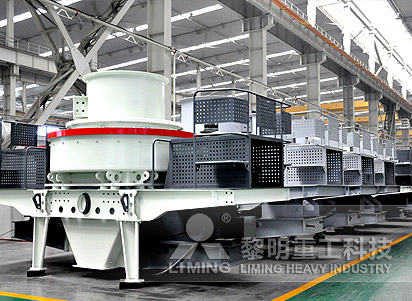

5X系列高效离心冲击式破碎机

技术规格:

5X制砂机是本着以提高能量利用率、降低磨损率、延长维修周期、降低维修耗时、提高破碎效率和控制水平研制的新一代制砂机,具有高效节能,产量高,能源利用率高,产品粒型优良,维护检修方便,应用广泛等特点,满足现代砂石生产的需求。



应用范围:砂石料场混凝土制砂干粉砂浆机制砂电厂脱硫、石英砂等

物    料:河卵石花岗岩玄武岩铁矿石石灰石方解石、石英石、辉绿岩等

5X系列高效离心冲击式破碎机

突出优势

优质材料保驾护航

选用美国耐磨损耐高温材料打造核心部件。选用日本、瑞典、美国等国际品牌轴承。选用高效率、低噪音的高防护等级电机。

零部件磨损小

周护板上下可调,提高材料利用率,提高使用寿命48%以上。组合式锤头,只需更换磨损的锤头,降低使用成本30%以上。采用菱形冲击块,增加副锤头,将立板的损伤几率降低。

物料通过能力提高

优化设计的深腔型转子,使物料通过量提高约30%。流畅的曲线形设计和发射口,降低物料的流动阻力,大幅度提高物料的通过能力。

特殊结构省工省力

两用散料盘,轻松实现两种进料方式的转换。特殊密封结构,实现无油封也不漏油。日本原装液压开盖装置,检修维护省工省力。



专利证书

机制砂粒形状优化机 ZL 2014 2 0533008.7 |
立轴冲击破碎机单电机启动保护控制系统 ZL 2015 2 000704.9

工作原理

5x制砂机工作原理示意图

物料可直接进入转子经离心加速后抛出,与周护板碰撞破碎,也可通过散料盘分流,一部分从四周散落,另一部分进入转子加速后冲出与周围散落物料发生碰撞、摩擦,并与周护板发生撞击、反弹,形成循环打击。随着破碎进行,小颗粒物料在周护板附近逐渐形成料层幕,提高破碎效果,并对设备起到保护作用,最终符合规格的成品从下端出料口排出。

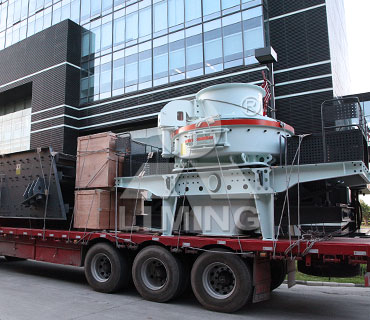

最新发货

更多案例工程案例

广东梅州河卵石制砂生产线

广东梅州河卵石制砂生产线

客户情况
根据客户需求及公司技术指导,为客户推荐了两段破碎,前段采用HPT300圆锥破进行细碎,加工成后进入中转料仓,为两台5X1145制砂机提供原料,经冲击破生产出粒型优异、级配合理的成品砂,用于该集团公司的混凝土搅拌站。

生产情况
加工物料:河卵石   出料粒度:0-4.75mm
产 量:200t/h

西藏昌都河卵石加工项目

西藏昌都河卵石加工项目

客户情况
首先通过TSW0936给料机,将小于100mm原料筛分出来,大于100mm的原料由PE600×900颚破作为第一道破碎,第二道破碎为主打产品HPT300多缸液压圆锥破,自动化程度高,效率高成本低。圆锥破出料后经3YKN2460圆振动筛将原砂筛离,大于40mm的返回圆锥调整仓再次破碎,小于40mm的料进第三道破碎5X1145制砂机。

生产情况
加工物料:河卵石   产量:150方-180方
