PE颚式破碎机

颚式破碎机采用颚板相互挤压的原理对物料进行加工，用于各种矿岩石破碎的第一道工序，可将抗压强度不高于320MPa的各种矿石一次性加工至中等粒度，常与圆锥破碎机、反击式破碎机、制砂机等一起构成整套砂石生产线，广泛应用于矿山、冶金、化工、建材、电力、水利、交通等领域。

颚式破碎机破碎方式为曲动挤压型，运作原理主要模拟动物的两颚运动。工作时，电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时，肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，物料通过两颚板之间的挤压、搓、碾等实现多重破碎；当动颚下行时，肘板和动颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，已破碎物料在重力的作用下，经颚腔下部的出料口自由卸出。随着电动机的连续转动，动颚做周期性的压碎和排料，实现批量生产。

1.深腔破碎，高效节能

优化型深腔破碎，无死区，进料和破碎效率大大提升，单机节能15%-30%，系统节能一倍以上。

2.承载力强，稳定性高

更大的锻坯加工重型偏心轴、高锰钢鄂板以及高等铸钢动鄂总成，设备承载能力更强，稳定性更高。

3.工艺先进，使用寿命长

借鉴世界先进制造工艺，数字化分析各部件运行情况，内部结构精密，设备使用寿命大大延长。

4.集中润滑系统，易保养

独特设计的集中润滑系统，部件润滑更加快捷，保养工作量小。

5.结构简单，检修方便

在复摆式基本原理下，精简多余部件，设备整体结构简洁高效，破碎能力强，操作和维护方便，运 营费用低。

6.出料调节范围大，一机多用

垫片式排料调整装置，出料调节范围大，增加了设备使用时的灵活性，可满足客户多种加工要求。

7.噪音低，粉尘少

设备参照国家环保标准，噪音低，可配套设备除尘，施工环境完全符合环保要求。

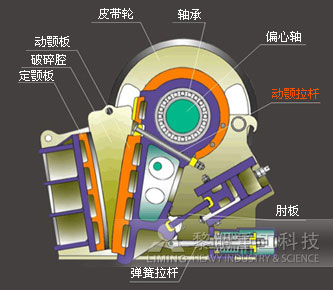

颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。

颚式破碎机通常并不独立作业，而是与其他破碎、筛分设备一起组成生产线系统，实现对矿岩石的精确加工，提高产品的针对性，增加其市场价值。常见的生产线有：石料生产线和制砂生产线等。

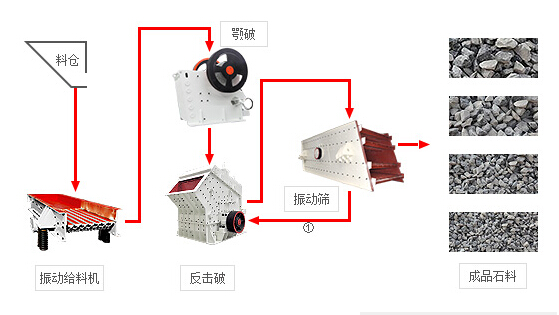

石料生产线

黎明重工石料生产线根据生产现场实地勘察情况和客户要求，本着"经济实用"原则精心设计而成，产量大，磨损小，运行成本低，成品石子粒级匹配均匀，主要应用于铁路、建筑及矿产开采等领域的碎石作业，可生产筛分出几种不同规格的石子，符合我国基础设施项目建设高速用料需求，市场广阔。

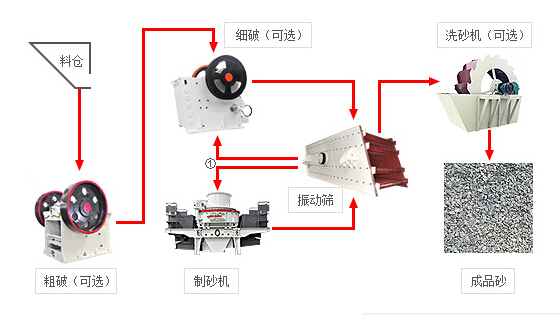

制砂生产线

在石料生产线的基础上增加了用于精细粉碎和整形的制砂机设备，可实现机制砂和碎石料的同步生产，整条生产线施工灵活，出料多样，可满足客户的多种加工要求，达到"一线多用"的目的，是生产高速公路面层料、高速铁路砂石骨料、水电站砂石料、港口码头及机场跑道用碎石料的理想生产线选择。

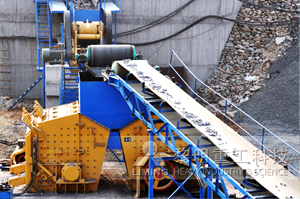

【加工物料】：铁矿石

【产 量】：600-700t/h

【设备配置】：PE1200x1500深腔颚式破碎机，2台HPC400型液压圆锥破碎机，2台5X1145制砂整形机，GZD1500×6000振动给料机，3台YZS2160圆振筛，以及配套输送机、电控设备等。

【客户评价】：黎明重工设计的铁矿石破碎生产线配置合理，自动化程度高，产量大，而且采取了防尘处理，使生产环保达标，得到了我们当地政府的大力表扬。

【案例解析】：合理的生产线设计可以最大限度地降低生产成本，让每份电力损耗、设备及人工投入都最大化转化为经济效益，我们根据铁矿石硬度较高特点，在第一道破碎工序中首先采用颚式破碎机对物料进行粗碎，以减轻后两道破碎工序的压力，减少机器磨损率，是一套非常经济实用的生产线配置，深受客户认可。

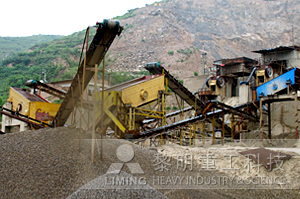

【加工物料】：硬质花岗岩

【产 量】：200t/h

【设备配置】：PE900*1200颚式破碎机，CS160圆锥破碎机，5X9532制砂机，GZD960*3800振动给料机，3YZS2160振动筛等。

【客户评价】：生产线运行稳定，产量大，不延误生产，黎明重工技术人员专业、负责，全程跟进现场安装和操作指导，而且还定期进行售后回访，减少了机器故障率，是非常值得信赖的厂家。

【案例解析】：鉴于客户加工物料为硬质花岗岩，我们首选PE系列大型颚式破碎机作为首道破碎工序，减少硬岩破碎成本，同时选用CS圆锥破碎机、5X制砂机分别作为第二、三道破碎工序，对粗碎后的石料进行更加细致的整形加工，使得成品砂石料粒形更完美、级配更均匀，从而为干粉砂浆的最终质量提供了有效保障。

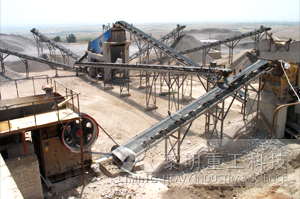

【加工物料】：石灰石

【产 量】：日产5000方

【设备配置】：PE900*1200颚式破碎机，PF1214反击式破碎机，VSI11400制砂机，3YZS1860圆振动筛，XSD3016洗砂机等。

【客户评价】：整条生产线出料通畅，运行可靠，日产达5000方，完全能满足本段高速公路项目建设，保证了我们的工程进度，也为我们运输石料节省了不少资金。

【案例解析】：高速公路建设对砂石料的等级和规格要求都十分严格，只有高性能的设备才能保障高规格的砂石料生产，黎明重工颚式破碎机、反击式破碎机、制砂机性能突出，搭配合理，不仅保证了产量，也保证了质量，是一条非常完美的高速路石料生产流水线，京沪济南段、沈大四平线、连霍洛阳线等高速路段建设采用的也是这种生产线配置。

河卵石物料加工

河卵石通常使用颚式破碎机、圆锥破碎机和制砂机加工成人工机制砂，用于路桥、建筑等基础设施建设项目中，应用广泛。【详细工艺】

石灰石是国内分布最广泛的石材，经破碎、制砂、磨粉后可用于建材、化工、燃煤脱硫等多个领域，市场空间巨大。【详细工艺】

铁矿石物料加工

由于铁矿石不同品级硬度差异较大，推荐铁矿石破碎设备采用颚式破碎机和圆锥破碎机，设备运行稳定，破碎能力强，产量高。【详细工艺】

玄武岩物料加工

玄武岩坚硬耐磨，常选用颚式破碎机、圆锥破碎机加工成石料，也可再配备制砂机生产机制砂，材质稳定，是优质的铸石原料和建筑石材。【详细工艺】
