颚式破碎机简介

 颚式破碎机采用颚板相互挤压的原理对物料进行加工,用于各种矿岩石破碎的第一道工序,可将抗压强度不高于320MPa的各种矿石一次性加工至中等粒度,常与圆锥破碎机、反击式破碎机、制砂机等一起构成整套砂石生产线,广泛应用于矿山、冶金、化工、建材、电力、水利、交通等领域。

黎明重工PE深腔颚式破碎机性能优势

  • 深腔破碎,节能

    优化型深腔破碎,无死区,进料和破碎效率大大提升,单机更加节能。

  • 承载力强,稳定性高

    更大的锻坯加工重型偏心轴、高锰钢颚板以及高等铸钢动颚总成,设备承载能力更强,稳定性更高。

  • 工艺现代化,使用寿命长

    借鉴世界现代化制造工艺,数字化分析各部件运行情况,内部结构精细,设备使用寿命大大延长。

  • 集中润滑系统,易保养

    特别设计的集中润滑系统,部件润滑更加快捷,保养工作量小。

  • 结构简单,检修方便

    在复摆式基本原理下,精简多余部件,设备整体结构简洁,破碎能力强,操作和维护方便,运 营费用低。

  • 出料调节范围大,一机多用

    垫片式排料调整装置,出料调节范围大,增加了设备使用时的灵活性,可满足客户多种加工要求。

  • 噪音低,粉尘少

    设备参照国家环保标准,噪音低,可配套设备除尘,施工环境完全符合环保要求。

工作原理

 颚式破碎机破碎方式为曲动挤压型,运作原理主要模拟动物的两颚运动。工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,物料通过两颚板之间的挤压、搓、碾等实现多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已破碎物料在重力的作用下,经颚腔下部的出料口自由卸出。随着电动机的连续转动,动颚做周期性的压碎和排料,实现批量生产。

主要部件

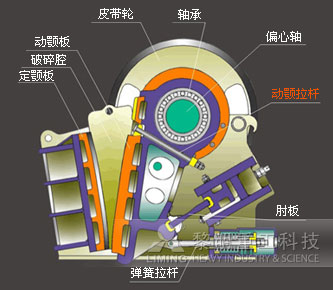

 颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。

颚式破碎机生产线系统介绍

石料生产线

制砂生产线

颚式破碎机通常并不独立作业,而是与其他破碎、筛分设备一起组成生产线系统,实现对矿岩石的准确加工,提高产品的针对性,增加其市场价值。常见的生产线有:石料生产线和制砂生产线等。

石料生产线加工工艺


  黎明重工石料生产线根据生产现场实地勘察情况和客户要求,本着"经济实用"原则精心设计而成,产量大,磨损小,运行成本低,成品石子级配合理,主要应用于铁路、建筑及矿产开采等领域的碎石作业,可生产筛分出几种不同规格的石子,符合我国基础设施项目建设高速用料需求,市场广阔。[查看详情]

颚式破碎机通常并不独立作业,而是与其他破碎、筛分设备一起组成生产线系统,实现对矿岩石的准确加工,提高产品的针对性,增加其市场价值。常见的生产线有:石料生产线和制砂生产线等。

制砂生产线加工工艺


  在石料生产线的基础上增加了用于精细粉碎和整形的制砂机设备,可实现机制砂和碎石料的同步生产,整条生产线施工灵活,出料多样,可满足客户的多种加工要求,达到"一线多用"的目的,是生产高速公路面层料、高速铁路砂石骨料、水电站砂石料、港口码头及机场跑道用碎石料的理想生产线选择。[查看详情]

颚式破碎机生产现场案例解析

山东铁矿石破碎项目

【加工物料】:铁矿石

【产 量】:600-700T/H

【设备配置】:PE1200x1500深腔颚式破碎机,2台HPT400型液压圆锥破碎机,2台5X1145制砂整形机,GZD1500×6000振动给料机,3台YZS2160圆振筛,以及配套输送机、电控设备等。


【客户评价】:黎明重工设计的铁矿石破碎生产线配置合理,自动化程度高,产量大,而且采取了防尘处理,使生产环保达标,获得了我们当地政府的大力表扬。


【案例解析】:合理的生产线设计可以降低生产成本,让每份电力损耗、设备及人工投入都转化为经济效益,我们根据铁矿石硬度较高特点,在第一道破碎工序中首先采用颚式破碎机对物料进行粗碎,以减轻后两道破碎工序的压力,减少机器磨损率,是一套非常经济实用的生产线配置,深受客户认可。

福建泉州干粉砂浆生产线

【加工物料】:硬质花岗岩

【产 量】:200T/H

【设备配置】:PE900*1200颚式破碎机,CS160圆锥破碎机,5X9532制砂机,GZD960*3800振动给料机,3YZS2160振动筛等。


【客户评价】:生产线运行稳定,产量大,不延误生产,黎明重工技术人员专业、负责,全程跟进现场安装和操作指导,而且还定期进行售后回访,减少了机器故障率,是非常值得信赖的厂家。


【案例解析】:鉴于客户加工物料为硬质花岗岩,我们推荐PE系列大型颚式破碎机作为首道破碎工序,减少硬岩破碎成本,同时选用CS圆锥破碎机、5X制砂机分别作为第二、三道破碎工序,对粗碎后的石料进行更加细致的整形加工,使得成品砂石料粒形更标准、级配更合理,从而为干粉砂浆的质量提供了有效保障。

贵州高速公路石料生产基地

【加工物料】:石灰石

【产 量】:日产5000方

【设备配置】:PE900*1200颚式破碎机,PF1315反击式破碎机,VSI1140制砂机,3YZS1860圆振动筛,XSD3016洗砂机等。


【客户评价】:整条生产线出料通畅,运行可靠,日产达5000方,完全能满足本段高速公路项目建设,保障了我们的工程进度,也为我们运输石料节省了不少资金。


【案例解析】:高速公路建设对砂石料的等级和规格要求都十分严格,只有高性能的设备才能保障高规格的砂石料生产,黎明重工颚式破碎机、反击式破碎机、制砂机性能突出,搭配合理,不仅保障了产量,也保障了质量,是一条非常不错的高速路石料生产流水线,京沪济南段、沈大四平线、连霍洛阳线等高速路段建设采用的也是这种生产线配置。

颚式破碎机物料加工

  • 河卵石物料加工

    河卵石通常使用颚式破碎机、圆锥破碎机和制砂机加工成人工机制砂,用于路桥、建筑等基础设施建设项目中,应用广泛。

    >>进入专题

  • 石灰石物料加工

    石灰石是国内分布广泛的石材,经破碎、制砂、磨粉后可用于建材、化工、燃煤脱硫等多个领域,市场空间巨大。

    >>进入专题

  • 铁矿石物料加工

    由于铁矿石不同品级硬度差异较大,推荐铁矿石破碎设备采用颚式破碎机和圆锥破碎机,设备运行稳定,破碎能力强,产量高。

    >>进入专题

  • 玄武岩物料加工

    玄武岩坚硬耐磨,常选用颚式破碎机、圆锥破碎机加工成石料,也可再配备制砂机生产机制砂,材质稳定,是品质良好的铸石原料和建筑石材。

    >>进入专题
