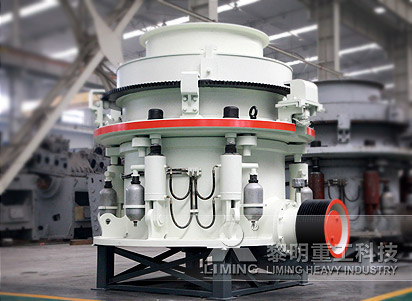

HPC液压圆锥破碎机

HPC液压圆锥破碎机是引进德国最新的技术而开发的具有世界先进水平的高能圆锥破碎机，它是破碎速度、偏心距（冲程）以及高性能破碎腔型设计的圆满结合。它不但提高了生产能力和破碎效率，还扩大了应用范围，从石灰石到玄武岩，从石料生产到各种矿石破碎，它都可以在各种中碎、细碎、超细碎作业中提供无与伦比的破碎性能。其高转速、高破碎容量与独特的专利设计令破碎后的成品具有极其优质的立方体形，而易于维护的特点又可确保超凡的高稳定性操作，在世界各地享有盛名，是当今矿山建筑行业替代弹簧圆锥破碎机和更新一般液压圆锥破碎机的最新一代产品。

HPC液压圆锥破碎机是我国引进德国技术，结合中国金属材料的性能为满足发展中国家的需求而设计的一种高效破碎机。它具有以下特点：
（1）高效率；该机采用固定主轴、小球面轴互等的优化结构，比老式弹簧圆锥破的效率高5%-15%。
（2）生产能力大；该机将破碎冲程、破碎速度以及破碎腔形的完美组合设计，使该机在破碎锥尺寸相同的情况下，比老式弹簧圆锥破的产量高35%-60%。
（3）高质量的石子；该机采用特有的层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体占得比例明显提高，针片状石子减少，粒级更为均匀。
（4）更稳定的运行；当有铁块等不能破碎的硬物进入机内时，过铁保护装置会自动将其释放，然后立即复位。
（5）多点分体的液压润滑控制系统，可确保该机轴承润滑的双重保护以及过载保护。

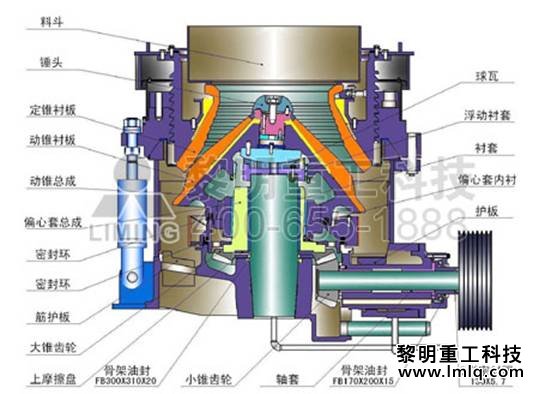

HPC高效圆锥破碎机主要组成部件（如图二）由机座总成、偏心套总成、传动轴总成、电机总成、动锥总成、定锥总成等。辅助部分由电气系统、润滑系统、液压系统等。

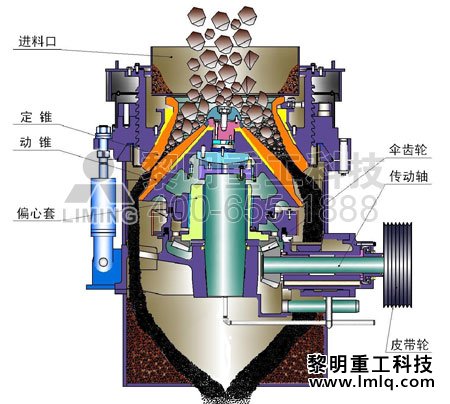

如图三所示，工作时电动机通过三角皮带、传动轴、伞齿轮副带动偏心套旋转，动锥在偏心套的作用下做旋摆运动使动锥和定锥时而靠近时而偏离。物料在破碎腔内不断受到挤压、冲击而被破碎，破碎的物料从下部排出。
