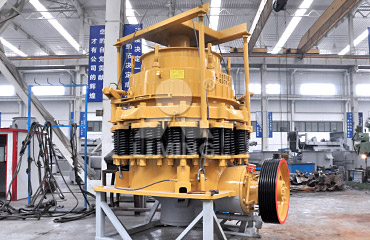

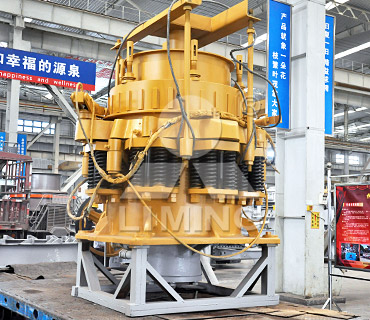

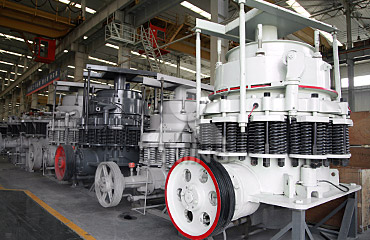

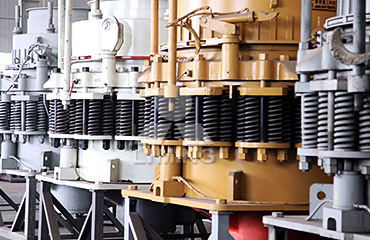

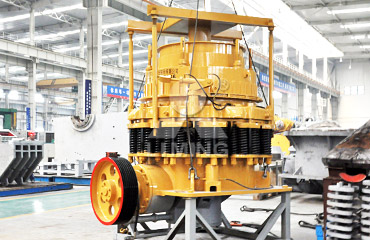

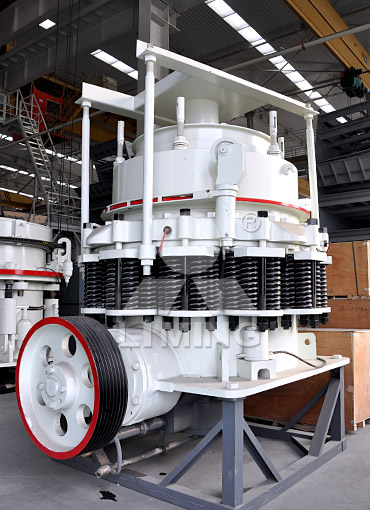

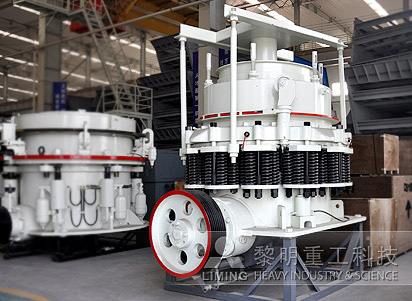

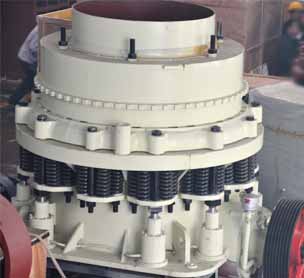

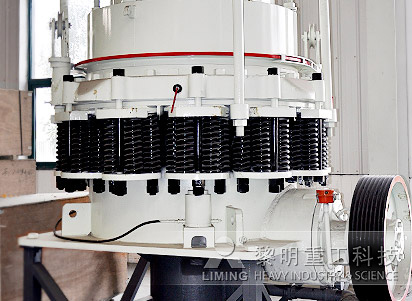

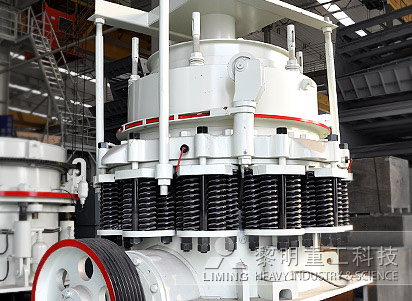

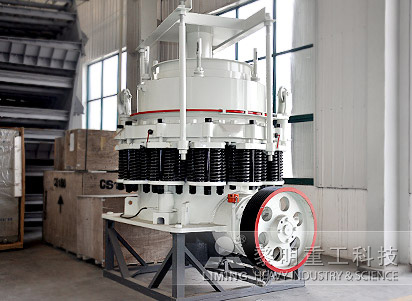

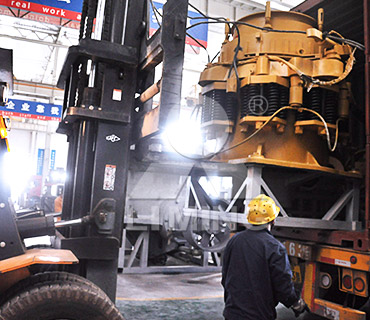

弹簧圆锥破碎机

弹簧圆锥破碎机适用于破碎坚硬与中硬矿石及岩石，如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等，广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业。弹簧圆锥破碎机即是最早的一种圆锥破碎机，该机是在消化吸收了各国具有80年代国际先进水平的各类型圆锥破碎机的基础上研制成的。其弹簧保险系统是过载保护装置，可使金属异物通过破碎腔而不危害机器，采用干油或水两种密封形式，使石粉与润滑油隔离，保证可靠工作。破碎腔型式由矿石用途决定，标准型适用于中碎；中型适用于细碎；短头型适用于超细碎。

1、动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。
2、物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。
3、产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。
4、结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。
5、动锥和定锥都是正置，动锥摆动时，在破碎腔出料口附近，动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀。进料口尺寸不大，能够处理的都是经过初次破碎的物料。
6、本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。

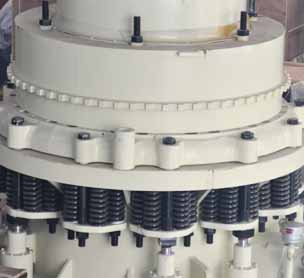

PY弹簧圆锥破碎机，主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分，由电气系统、稀油润滑系统、以及液压清腔系统组成。

如图1所示，定锥总成主要有调整套、轧臼壁等组成，动锥总成主要由主轴、动锥体、破碎壁等组成，传动部分主要由大带轮、传动轴、小锥齿轮、大锥齿轮等组成。

图1 CS高效弹簧圆锥破碎机结构图

1. 机架 2.大带轮 3.传动轴 4.小锥齿轮 5.大锥齿轮 6.主轴 7.弹簧机构 8.躯体 9.破碎壁 10.轧臼壁 11调整套 12..分料盘 13.进料斗 14.调整环 15.支撑套 16.碗型轴架部 17偏心套

弹簧圆锥破碎机的工作部分是两个截头为圆锥体，一个是定锥（又称外锥），另一个是动锥（又称内锥）。在动锥靠拢定锥的区段，该处物料受到动锥的挤压、撞击和弯曲作用，成为破碎腔;在动锥偏离定锥的地方，已被破碎的物料在自重作用下从锥底卸出，成为卸料口，物料从进料口装入。弹簧圆锥破碎机工作时，电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮，使偏心套旋转，致使锥体作旋摆动而破碎物料。
